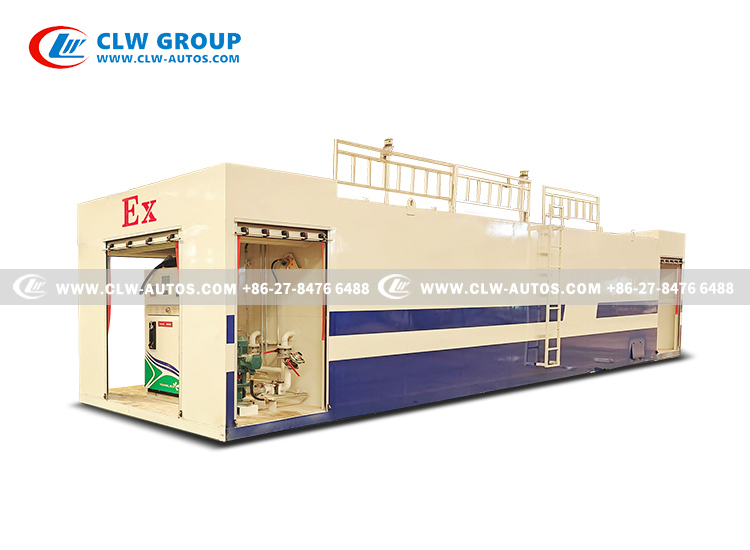

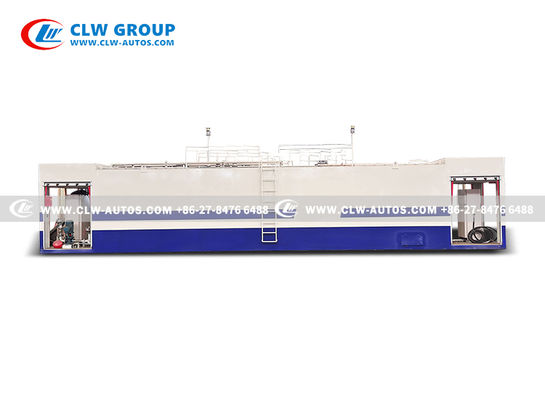

| Parametri dell'apparecchiatura da 50 m³ |
| Dimensioni esterne (Escluse la ringhiera e il tubo di sfiato) |
Lunghezza: 15,11 m |
| Larghezza: 2,65 m |
| Altezza: 2,94 m |
| Struttura del serbatoio |
Serbatoio interno: 8 mm |
| Serbatoio esterno: 4 mm |
| Ingombro |
≈ 41 m² |
| Volume |
≈ 50 m³ |
| Peso |
≈ 20 tonnellate |
| Materiale |
Serbatoio interno/esterno: acciaio al carbonio Q235-B |
| Tensione di esercizio |
380 V, trifase, a cinque fili |
| Potenza di esercizio |
Consumo massimo di energia simultaneo di tutte le apparecchiature ≤ 8,5 KW |
| Serbatoio antideflagrante e accessori di sicurezza |
| Serbatoio di stoccaggio antideflagrante |
Serbatoio di stoccaggio antideflagrante. Sia i serbatoi interni che quelli esterni utilizzano la tecnologia di rinforzo della saldatura a doppio strato, con una resistenza della saldatura superiore alla resistenza della saldatura di testa di una piastra d'acciaio di 12 mm di spessore. (Contenitore di imballaggio per prodotti chimici pericolosi a pressione atmosferica) |
| Materiale barriera antideflagrante |
Materiale barriera antideflagrante riempito sia nel serbatoio interno che nell'interstrato tra i serbatoi interno/esterno. (Personalizzato in base alle esigenze del cliente) |
| Base dell'unità |
ST--50/2-02 |
| Sistema elettrico antideflagrante |
380 V trifase |
| Allarme sonoro e luminoso antideflagrante |
Frequenza del flash: 150/min; Intensità sonora ≥ 90(dB). Marchio antideflagrante: Ex db ⅡC T4 Gb; Ex tb ⅢC T130℃ Db; Livello di protezione: IP65. |
| Sistema di illuminazione di sicurezza |
Placchetta antideflagrante, design integrato, estetica e risparmio energetico. Marchio antideflagrante: Ex db eb mb ⅡC T6 Gb; Ex tb ⅢC T80°C Db. |
| Dispositivo di allarme olio e gas |
Utilizza sensori di combustione catalitica importati e tecnologia a microcontrollore. Dispone di display della concentrazione e allarme sonoro/luminoso. Installato nelle aree di rifornimento o nelle sale pompe/valvole per lo scarico. |
| Dispositivo di interruzione di emergenza (valvola di protezione a chiusura automatica) |
Sigilla automaticamente il serbatoio in caso di disastri incontrollabili come terremoti, ribaltamenti, cadute o impatti, prevenendo perdite di carburante. Utilizza componenti di trasmissione meccanica interna per garantire il funzionamento anche in caso di mancanza di corrente. Normalmente aperto, si chiude tramite fusibile che si scioglie in caso di incendio. |
| Dispositivo automatico antincendio |
Contiene agente estinguente a polvere secca superfine e gas di azoto. Le prestazioni tecniche soddisfano GA602-2013. Temperatura di attivazione: 68-93°C. |
| Freno di fiamma antideflagrante e valvola di sfiato |
Pressione positiva di esercizio della valvola di sfiato: 2kPa~3kPa, Pressione negativa di esercizio: 1,5kPa~2kPa. Altezza di installazione >4,5 m. Pressione nominale: 1,0 MPa. |
| Dispositivo di scarico di emergenza della pressione |
Si apre quando la pressione interna è eccessiva, depressurizzando rapidamente per prevenire l'esplosione del serbatoio ed evitare incidenti più gravi. Uno per scomparto. Pressione di apertura: 27±2 KPa. |
| Dispositivo di prevenzione del riempimento eccessivo |
Blocca automaticamente il serbatoio quando il livello del carburante supera l'altezza di avvertimento (95% della capacità del serbatoio), prevenendo fuoriuscite. |
| Protezione contro i fulmini e sistema di messa a terra statica |
Include allarme di messa a terra statica, protezione contro le sovratensioni da fulmini, morsetto statico in lega di alluminio per il collegamento alle autocisterne e filo di messa a terra intrecciato in rame. La stazione skid si collega all'elettrodo di messa a terra del sito (l'utente garantisce una resistenza di terra <4Ω). |
| Dispositivo di protezione di sicurezza |
Con scala e ringhiera di sicurezza. |
| Accesso per la pulizia del serbatoio |
Dotato di una porta di accesso per la pulizia. Riduce i tempi di pulizia complessivi della metà rispetto alle tradizionali stazioni skid antideflagranti, mantenendo le prestazioni antideflagranti. |
| Misurazione del livello del liquido |
| Indicatore di livello elettronico |
Indicatore di livello elettronico magnetostrittivo. Include 2 sonde, un display LCD touchscreen. Intervallo: 0,15~2,7 m; Errore: ±0,2 mm. Interfaccia del mezzo del serbatoio visualizzata con monitoraggio della temperatura. |
| Dispositivo di allarme di livello |
L'allarme si attiva a ≥90% della capacità del serbatoio. |
| Dispositivo di misurazione manuale |
Per la calibrazione periodica dell'indicatore di livello elettronico. Può anche misurare il volume del serbatoio in caso di guasto dell'indicatore elettronico o in caso di interruzione di corrente. |
| Rifornimento e scarico |
| Pompa di scarico |
Pompa di scarico verticale antideflagrante. Portata: 30 m³/h. Motore antideflagrante (dⅡ), Livello di protezione: IP55. |
| Sistema di tubazioni della pompa di scarico |
La porta di scarico è di dimensioni standard per il collegamento alle autocisterne. Connettore rapido: tipo autosigillante DN65 con valvola a sfera. Diametro del tubo: DN65. Altezza dell'estremità del tubo di uscita dal fondo del serbatoio: 0,15 m. |
| Sistema di recupero vapori di scarico |
Dotato di un'unità di recupero vapori di I stadio per lo scarico a circuito chiuso con autocisterne, prevenendo il rilascio di vapori. |
| Filtro di scarico |
Acciaio inossidabile, 60 mesh. L'unità filtro è rimovibile nel suo insieme; la staffa interna dello schermo del filtro è riutilizzabile, è necessario sostituire solo la rete filtrante in acciaio inossidabile. Facile manutenzione, basso costo. |
| Erogatore di carburante |
Erogatore a pompa singola, tubo singolo. Pompa autoadescante, misuratore di portata, display LCD, motore da 380 V, tubo flessibile. L'intera unità è antideflagrante, con protezione con fusibile, valvola di rottura del tubo flessibile, pulsante di arresto di emergenza, funzione di scarico statico. Portata: 5-70 L/min. |
| Sistema di gestione backend intelligente |
Statistiche dei dati di rifornimento della scheda IC, trasmissione in tempo reale, dati stabili. |
